Платная библиотека трубопроводов из сшитого полиэтилена PE-Xa, PE-Xb, PE-Xc и аксиальных фитингов для нихТекущая версия библиотеки — 4.3.
Версия Revit — 2019+.
В библиотеку входят трубопроводы и аксиальные фитинги с надвижными гильзами из латуни и PPSU, а также переходы на резьбы.
Состав библиотеки:
Всего в первой версии 6 типов трубопроводов и 24 семейства соединительных деталей трубопроводов — латунные надвижные аксиальные фитинги. Диапазон диаметров: от 16 до 32.
Типы трубопроводов:
- PE-Xa/EVOH, аналог Rehau Rautherm S: 10.1 х 1.1, 14 x 1.5, 17 x 2.0, 25 x 2.3, 32 x 2.9
- PE-Xa/EVOH белого цвета стандартной толщины: 16 x 2.2, 20 x 2.8, 25 x 3.5, 32 x 4.4, 40 х 5.5, 50 x 6.9, 63 x 8.6
- PE-Xa/EVOH серого цвета стандартной толщины
- PE-Xa/EVOH красного цвета тонкостенная: 16 х 2.0, 20 х 2.0
- PE-Xb/EVOH красного цвета тонкостенная, аналог Valtec
- PE-Xс/AL/PE-Xc серого цвета с алюминиевым барьерным слоем: 16 x 2.6, 20 x 2.9, аналог Stout
- Водорозетка с внутренней резьбой 16х1/2", 20х1/2", стандартная и удлиненная
- Водорозетка с внутренней резьбой проходная 16х1/2", 20х1/2", стандартная и удлиненная
- Планка с водорозетками с фиксированными расстояниями 100 и 150 мм
- Планка с водорозетками со свободным перемещением водорозеток
- Имитация гнутой трубы — отвод, радиусы гиба на выбор: 3, 4, 5, 8 внешних диаметров трубы
- Заглушка для труб 16 и 20
- Муфта переходная
- Муфта равнопроходная
- Муфта равнопроходная для трубы Rautherm S
- Переход на внутреннюю резьбу: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х3/4", 32х1"
- Переход на наружную резьбу: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х1/2", 25х3/4", 25х1", 32х3/4"
- Переход с трубы 16 и 20 на евроконус 3/4", латунный или никелированный/хромированный

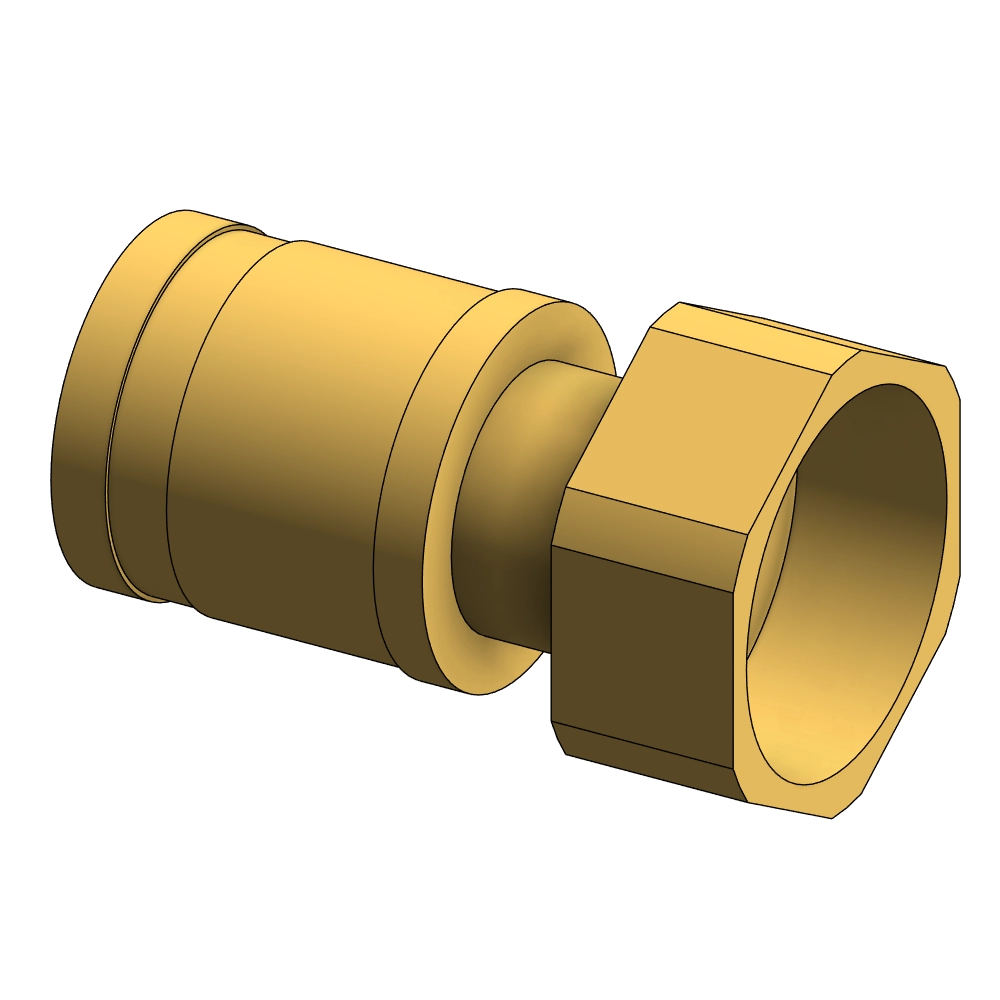

- Переход с накидной гайкой: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х1"
- Разделитель трубы
- Резьбозажимной фитинг для перехода на евроконус 3/4" с диаметров 10.1, 14, 16, 17 и 20 мм
- Тройник равнопроходной и переходной
- Тройник с внутренней резьбой: 16х1/2", 20х1/2", 20х3/4", 25х3/4", 32х1"
- Трубка Г-образная для подключения радиаторов, диаметры 16 или 20 мм, длина 250, 500 или 1000 мм
- Трубка Т-образная для подключения радиаторов, диаметры 16, 20 или 25 мм, длина 250, 500 или 1000 мм
- Угольник равнопроходной 45 и 90°
- Угольник с внутренней резьбой: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х1"
- Угольник с наружной резьбой: 16х1/2", 20х1/2", 20х3/4", 25х3/4", 32х3/4", 32х1"
- Узел для нижнего подключения радиатора: пара Г-образных трубок на опорном кронштейне
- Разделитель для моделирования систем тёплого пола
- Добавил тройник с обводным участком и обводную трубу — имитацию огибания трубы трубой.
- Разделил семейство гнутого отвода на два семейства: просто гнутый отвод и гнутый отвод с фиксатором.
- Поправил семейства планок с водорозетками.
- Обновил семейство разделителя тёплого пола.
- В файл Экселя добавил артикулы для фитингов Рехау.
- Добавил диаметры труб 40, 50, 63.
- Добавил фитинги из PPSU: угольники 45 и 90, тройники, муфты, переходы, тройник с обводом. Фитинги работают на диаметрах от 16 до 40 мм.
- Добавил типоразмеры тройника для диаметров 40, 50, 63 и переходные.
- Добавил новое семейство: тройник НР с торцевой стороны.
- Добавил типоразмеры в переходы на резьбы, тройник с внутренней резьбой, муфту прямую и переходную.
- В резьбозажимной фитинг добавил типоразмеры для труб 16х2,6 и 20х2,9 и защитные втулки.
- Добавил пластиковую резьбовую заглушку. Добавил планку с водорозетками, в которой одна проходная, вторая — обычная.
- Исправил скрипт — ошибки при работе с планками (смена категории на «Оборудование»)
- В латунные фитинги с гильзами добавил выбор типа гильзы — можно галочкой включить ППСУ-гильзы
- Добавил скрипт для включения/отключения пластиковых гильз у всех латунных фитингов
- В скрипте поправил запись длины гнутых труб в изоляцию
- Поправил ошибку в семействе планки с проходной водорозеткой
- Поправил формулу для расчёта расхода в элементе теплого пола
- Поправил Г-образные трубки, соединитель у трубки в пол был не в ту сторону
- Поправил втулки у резьбозажимных фитингов
- Поправил гнутый отвод в настройках трассировки трубы VM_PE-Xa/EVOH_Белая стандартная
- Добавил фиксатор с диаметрами 10.1, 14, 16, 17, 20, 25, 32 для радиуса гиба 5 диаметров трубы
- В скрипте был косяк, поправил
- Изменил параметр для отбора труб и фитингов на общий параметр «VM_Ключ запроса» (поддержка плагина Muratovbim.Pro)
- Добавил возможность включать или отключать обработку изоляции труб в скрипте
- Добавил три типоразмера в переход с накидной гайкой: 32 х 1 1/4", 32 x 1 1/2", 40 x 1 1/2"
- Добавил планку с одинарной водорозеткой
- Исправил поведение в узле нижнего подключения с Г-образными трубками
- Добавил новое семейство обвода удлиненного
- В скрипте переименовал заголовки для корректной работы в Revit 2023+
- Добавил три типоразмера в переход с накидной гайкой: 32 х 1 1/4", 32 x 1 1/2", 40 x 1 1/2"
- В скрипте для фитингов была ошибка, из-за которой нужные фитинги не попадали в обработку
- Добавил в таблицу артикулов гильзы 40, 50, 63
- Переименовал папку со скриптами, добавил обозначение PEX
- Повернул насечку гильз правильно — стороной к трубе, а не к фитингу
- В скрипте для включения полимерных фитингов поправил параметр для определения фитингов
- В трубы с алюминиевым слоем добавил диаметры 25х3.7, 32х4.7 и 40х6
- Объединил скрипты для труб и фитингов в один скрипт
- Добавил проверку и замену запятых на точки для корректной работы при любых настройках Windows
