Платная библиотека трубопроводов из нержавеющей стали для соединения пресс-фитингамиВ библиотеке есть специальный скрипт, который заполняет артикулы для фитингов и все параметры трубы для выбранного производителя.
Текущая версия библиотеки — 7.0.
Версия Revit — 2019+.
Состав библиотеки:
В библиотеке один тип трубопроводов и 24 семейства соединительных деталей трубопроводов. В разработке ориентировался на разных производителей: Valtec, Rommer, Uni-fitt.
Диаметры труб:
- 12 х 0,8 мм
- 15 х 1,0 мм
- 18 х 1,0 мм
- 22 х 1,2 мм
- 28 х 1,2 мм
- 35 х 1,5 мм
- 42 х 1,5 мм
- 54 х 1,5 мм
- 76,1 х 2,0 мм
- 88,9 х 2,0 мм
- 108 (добавлен в версии 3.0)
- Водорозетка с внутренней резьбой 1/2"
- Водорозетка проходная
- Вставка гладкая труба — внутренняя резьба
- Вставка гладкая труба — наружная резьба

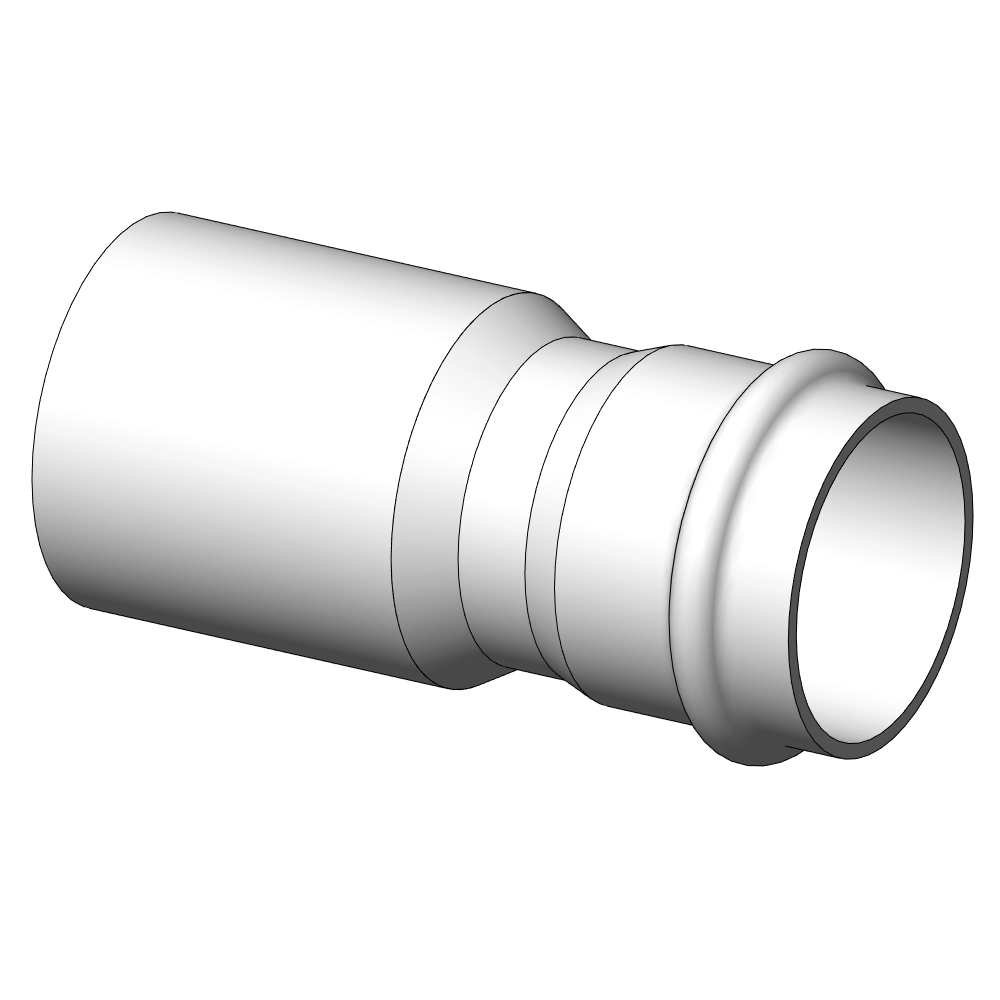

- Переход гладкая труба — раструб
- Заглушка: диаметры от 15 до 54
- Крестовина (типоразмеры 15х15, 18х18, 22х22, 28х28 и переходные)
- Муфта соединительная: все диаметры от 12 до 54
- Муфта переходная (14 типоразмеров)
- Ниппель прямой и переходный
- Обвод двухраструбный
- Обвод однораструбный
- Отвод безраструбный под углами 15, 30, 45, 90°
- Переход раструб — внутренняя резьба
- Переход раструб — наружная резьба
- Переход раструб — накидная гайка
- Тройник (типоразмеры от 15 до 88,9)
- Тройник с внутренней резьбой
- Тройник с наружной резьбой
- Угольник 90° с внутренней резьбой
- Угольник 90° с наружной резьбой
- Угольник 45 и 90° двухраструбный: все диаметры от 12 до 54
- Угольник 45 и 90° однораструбный: диаметры от 15 до 54
- Удлинитель (муфта надвижная): диаметры от 15 до 54
- Файл проекта с трубопроводами и всеми загруженными типоразмерами фитингов
- Все семейства фитингов
- Таблицы выбора CSV для корректировки наименований
- Скрипты Dynamo для автоматизации специфицирования
- Поправил размеры гаек у вставок ВР, НР и перехода ВР; исправил смещение соединителя у перехода на накидную гайку
- Поправил размеры отводов, тройника в соответствии с каталогом Вальтек
- Добавил семейство универсального раструбного отвода с выбором типа раструба
- Исправил ошибку в тройниках на диаметрах 42 и 54
- Добавил новые диаметры труб 76.1 х 2 и 88.9 х 2
- Добавил новые диаметры к муфте прямой, тройнику, вставке переходной, отводам, заглушке
- Добавил в универсальный отвод возможность укорачивать прямой участок однораструбного отвода
- Добавил прямой и угловой адаптеры ОВКНН для перехода с нержавейки на сшитый полиэтилен
- Добавил фланцевый соединитель
- Добавил семейства разъемного соединения с внутренней и наружной резьбой (аналог Виега)
- Исправил ошибку геометрии в переходе на внутреннюю резьбу
- Добавил параметры-подсказки в однораструбный и универсальный отводы
- Добавил в список фитингов для скрипта в Экселе недостающие позиции
- Поменял логику скрипта, чтобы он не затирал вручную введённые артикулы
- Добавил диаметр 108 для трубы, отводов, заглушки и прямой муфты
- Добавил переходы НР 76.1 х 2 1/2", 88.9 х 3" и 108 х 4"
- Добавил тройники с магистралями 76.1, 88.9 и 108 и всеми ответвлениями
- Добавил неравносторонние тройники 18х15х15, 22х15х15, 22х18х18
- Добавил переход на фланец 108 х DN100
- Объединил скрипты для труб и фитингов в один
- Добавил плавный отвод 90° с переходами на наружную и внутреннюю резьбы
- Поправил ошибку в скрипте, из-за которой он не обрабатывал фитинги
- Добавил типоразмеры во фланцевые соединения: 18х15, 22х20, 28х25, 35х32, 42х40
- Добавил типоразмеры в отводы с наружной резьбой: 28 х 1", 35 х 1 1/4", 42 х 1 1/2", 54 х 2"
- Добавил типоразмеры в отводы с внутренней резьбой: 28 х 1", 35 х 1 1/4"
- Добавил типоразмеры в тройник с внутренней резьбой для диаметров 76.1, 88.9, 108
- Удалил неправильный артикул для перехода Вальтек из таблицы Эксель
- У отводов с наружной и внутренней резьбой 28 х 1" поправил габариты по каталогу Вальтек
- У отвода с наружной резьбой 42 х 1 1/2" поправил длину гайки под ключ
- Добавил семейство безраструбного перехода с нержавейки на сшитый полиэтилен PEX
- У безраструбного перехода с нержавейки на PEX добавил подрезку трубки и изменил длину по каталогу Uni-fitt
- Добавил артикулы для этого перехода в таблицу Экселя, упорядочил все позиции по алфавиту
- У двухраструбного, универсального и однораструбного отводов скорректированы размеры по актуальному каталогу Вальтек
- Однораструбный отвод разделён на два семейства (вставляется за раструбную и за прямую части)
- У однораструбного отвода остались старые размеры для прямой стороны — исправил
- Добавил типоразмеры 18 пресс х 16 PEX в фитинги ОВКНН, добавил в них массу
- Переименовал папку со скриптом для удобной навигации в Проигрывателе Dynamo
- Заполнил параметр «Маркировка типоразмера» значением «игнорировать» для труб
- Добавил два семейства для имитации гиба трубы: поворот и смещение
- Обновил скрипт для обработки гнутых труб
- Добавил обвод безраструбный на диаметры 15, 18, 22
- Добавил разъемное пресс-соединение (аналог Виега 2360)
- Расширил типоразмерные ряды тройников, переходов, отводов с резьбами, переходов с накидной гайкой
- У тройников с наружной резьбой обновил массы
- Эксперт по работе с инженерными сетями в Autodesk Revit
- Специализация — воздуховоды и трубопроводы
