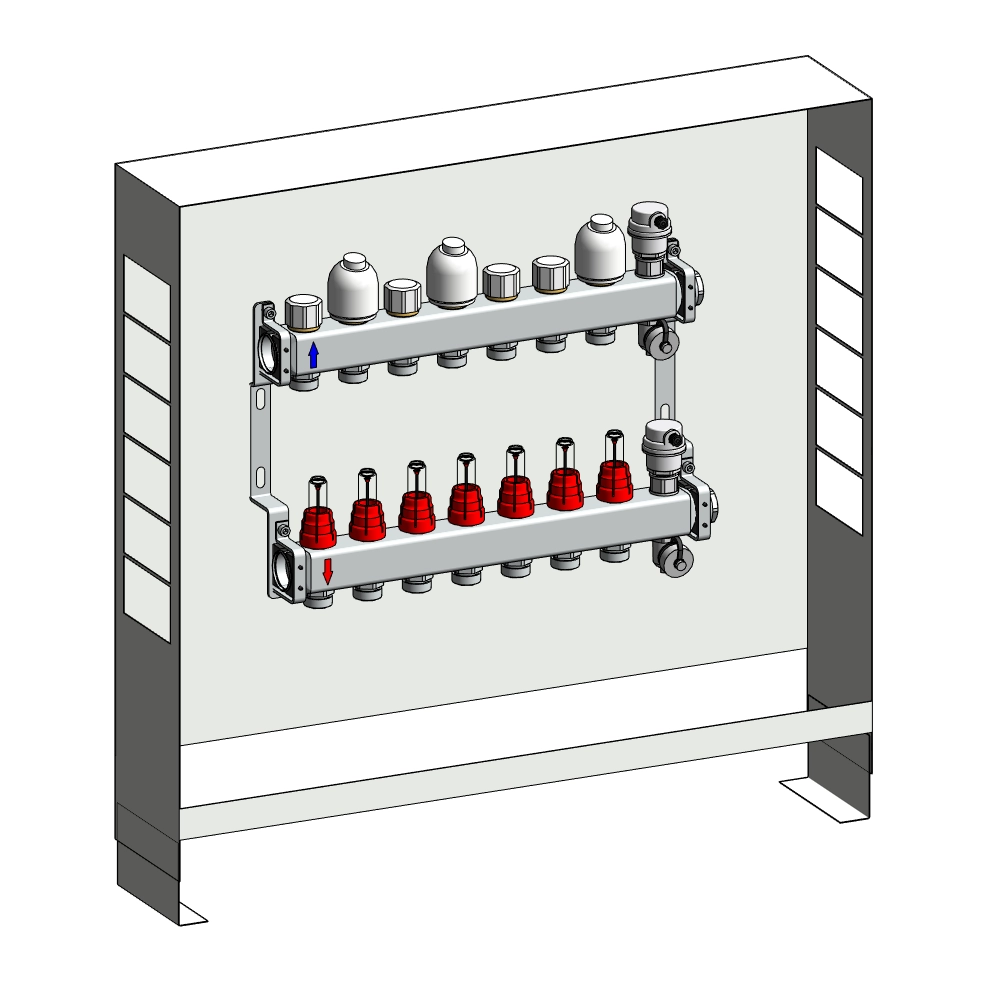

Платная библиотека с коллекторами из нержавеющей стали для систем отопления и тёплого полаТекущая версия библиотеки — 2.0.
Версия Revit — 2019+.
Состав:
Основная библиотека:
Все коллекторы условно поделил по виду арматуры: коллекторы без арматуры, коллекторы с регулирующими клапанами (для подключения радиаторов) и коллекторы с расходомерами (для подключения тёплых полов).
- коллектор без арматуры, с воздухоотводчиком на коллекторе;
- коллектор с регулирующими и балансировочными клапанами, без дренажа;
- коллектор с клапанами без дренажа, с краном и термометром на подключении коллектора;
- коллектор с клапанами и дренажом/выпуском воздуха на отводе (балке) коллектора;
- коллектор с клапанами и дренажом/выпуском воздуха на отводе (балке) коллектора, с краном и термометром на подключении коллектора;
- коллектор с клапанами и дренажом/выпуском воздуха через тройник;
- коллектор с клапанами и дренажом/выпуском воздуха через тройник, с краном и термометром на подключении коллектора;
- коллектор с расходомерами и регулирующими клапанами, без дренажа;
- коллектор с расходомерами без дренажа, с краном и термометром на подключении коллектора;
- коллектор с расходомерами и дренажом/выпуском воздуха на отводе (балке) коллектора;
- коллектор с расходомерами и дренажом/выпуском воздуха на отводе (балке) коллектора, с краном и термометром на подключении коллектора;
- коллектор с расходомерами и дренажом/выпуском воздуха через тройник;
- коллектор с расходомерами и дренажом/выпуском воздуха через тройник, с краном и термометром на подключении коллектора;
- для всех вариантов есть отдельные семейства с коллектором подачи и обратки, чтобы была возможность размещать подачу и обратку не на кронштейне, а независимо;
- шкафы коллекторные ШРВ, ШРН, ШРНУ, ШРНГ, аналог вальтековских шкафов;
- одинарный кронштейн для крепежа отдельных коллекторов подачи и обратки;
- набор фитингов для перехода с евроконуса 3/4" на сшитый полиэтилен, металлопластик, а также резьбозажимные фитинги для перехода на полимерные и медные трубы, в фитинги интегрирована втулка для защиты теплоизоляции;
- разделитель тёплого пола — специальное семейство, с помощью которого в контуре тёплого пола появится расход;
- марка для подписи расхода, настройки балансировочного клапана и пропускной способности;
- две ведомости с таблицами настроек балансировочных клапанов по контурам и таблица с указанием расходов по контурам.
- Коллекторы с круглым корпусом
- Коллектор-конструктор
- Насосно-смесительные узлы и байпасы
- Арматура и фитинги для обвязки коллекторов
- заглушки под ключ и шестигранник,
- дренажный вентиль,
- тройниковый узел с воздухоотводчиком и дренажным краном,
- дренажный вентиль с краном Маевского, наружная резьба 1",
- дренажный кран с краном Маевского, подключение через накидную гайку 1",
- коллекторный кран с подключениями 3/4" ЕК,
- краны прямой и угловой с термометрами,
- ниппель коллекторный для соединения двух коллекторов между собой,
- угольник редукционный для коллекторов 3/4" и 1" (Uni-fitt)
- термоголовка с выносным сенсором ТСГ ВПС- 01,
- ограничитель температуры прямого действия.
- Сетка для моделирования теплого пола
- Инструкция по работе с семействами
- размещение коллекторов в сборе и отдельными линиями подачи и обратки;
- коллекторы с тремя типами дренажа: без, на отводе, через тройник;
- два вида подключений: внутренняя резьба 1" самого коллектора или через кран и термометр;
- смена стороны подключения: левая или правая;
- смещение отдельных линий коллектора влево или вправо;
- изменение положения подачи и обратки: их можно поменять местами;
- возможность перевернуть краны и воздушники, сливные краны для размещения коллектора вверх выходами;
- управление положением соединителя во внутренней резьбе коллектора или крана;
- управление типом воздухоотводчика и его арматурой.
- файл проекта со всеми загруженными семействами и спецификациями;
- отдельно все семейства;
- заготовки каталогов типоразмеров и таблицу выбора;
- скрипты для заполнения параметров коллекторов;
- часовую видеоинструкцию по настройке и работе с семействами.
- У коллекторов с дренажом через тройник при смещении обратки вбок соединитель не уезжал, куда надо. Исправил.
- В наименованиях шкафов везде был текст как для встраиваемых. Поправил.
- Поменял во всех семействах префикс. Вместо «Коллектор» теперь «КОТП» — коллекторы отопления и теплого пола.
- Добавил проходные версии сборных коллекторов. Это семейства, у которых нет ниппеля и нет заглушек, есть точка подключения, куда можете подключить то, что хотите.
- В семействе резьбозажимного фитинга поменял геометрию так, чтобы точка подключения совпадала с евроконусом. Это позволит подключать фитинги сразу к коллекторам, а не сначала к трубам.
- коллекторы круглой формы (аналог Multidis от Овентропа);
- универсальный коллектор-конструктор, который обвязывается скриптом;
- отдельная арматура для обвязки коллекторов;
- насосно-смесительные узлы.
